问题标题
如何自定义图例形状？
问题描述
我这里需要绘制一个包含图例的饼图，希望图例项对应的形状是扇形的，请问应该如何实现呢？另外再问一下应该如何设置图例的位置呀？
解决方案
图例项对应的形状可以通过 legends.item.shape.style.symbolType 进行配置。symbolType 的内容可以是 vchart 内置的形状，例如 'rect'、'circle' 等，同时用户也可以设置自定义的 svg path 以实现任意的形状。
legends: {
visible: true,
item: {
shape: {
style: {
symbolType: 'rect'
// symbolType: 'M -1 1 L 0 0 L 1 1'
}
}
}
}</br>
图例的位置通过 legends.orient 进行配置，可选的位置包括：left、right、top、bottom：
legends: {
visible: true,
orient: 'right'
}</br>
代码示例
const data = [
{ value: 10, category: 'One' },
{ value: 9, category: 'Two' },
{ value: 6, category: 'Three' },
{ value: 5, category: 'Four' },
{ value: 4, category: 'Five' },
{ value: 3, category: 'Six' },
{ value: 1, category: 'Seven' }
];
let totalValue = 0;
data.forEach(obj => (totalValue += obj.value));
const map = {};
data.forEach(obj => {
map[obj.category] = `${((obj.value / totalValue) * 100).toFixed(2)}%`;
});
const spec = {
type: 'pie',
data: [
{
id: 'pie',
values: data
}
],
categoryField: 'category',
valueField: 'value',
legends: {
visible: true,
orient: 'right',
item: {
shape: {
style: {
symbolType: 'rect'
}
}
}
}
};
const vchart = new VChart(spec, { dom: CONTAINER_ID });
vchart.renderSync();
// Just for the convenience of console debugging, DO NOT COPY!
window['vchart'] = vchart;</br>

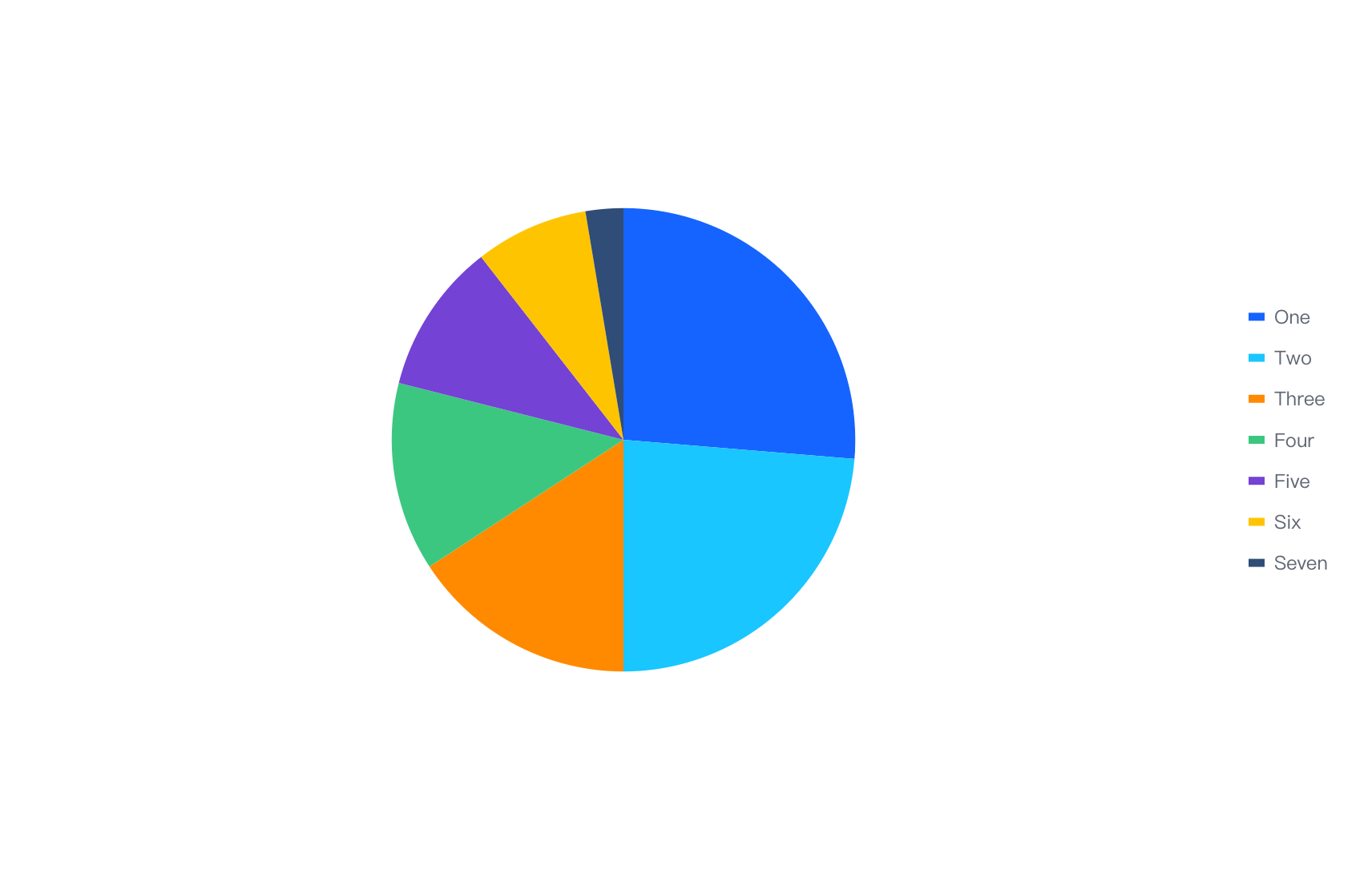

结果展示
