扩展图表：时序分析图

版本要求： sequenceAnalysis 自 VChart 2.2.0 起由 @visactor/vchart-extension 提供。请使用 2.2.0 或更高版本，并保持 @visactor/vchart 与 @visactor/vchart-extension 版本一致。在线演示切换到不支持此图表的版本时，需要升级；主包不内置该扩展图表。

自 2.2.0 起，dot、link 系列也整体移至 @visactor/vchart-extension，主包不再导出或自动注册 DotSeries、LinkSeries、registerDotSeries、registerLinkSeries，对应的 IDotSeriesSpec、ILinkSeriesSpec 类型也从扩展包导入。registerSequenceChart({ VChart }) 和 registerSequenceAnalysis({ VChart }) 会注册各自需要的系列；在 common 图表中单独使用时，需要从扩展包导入并调用 registerDotSeries()、registerLinkSeries()。

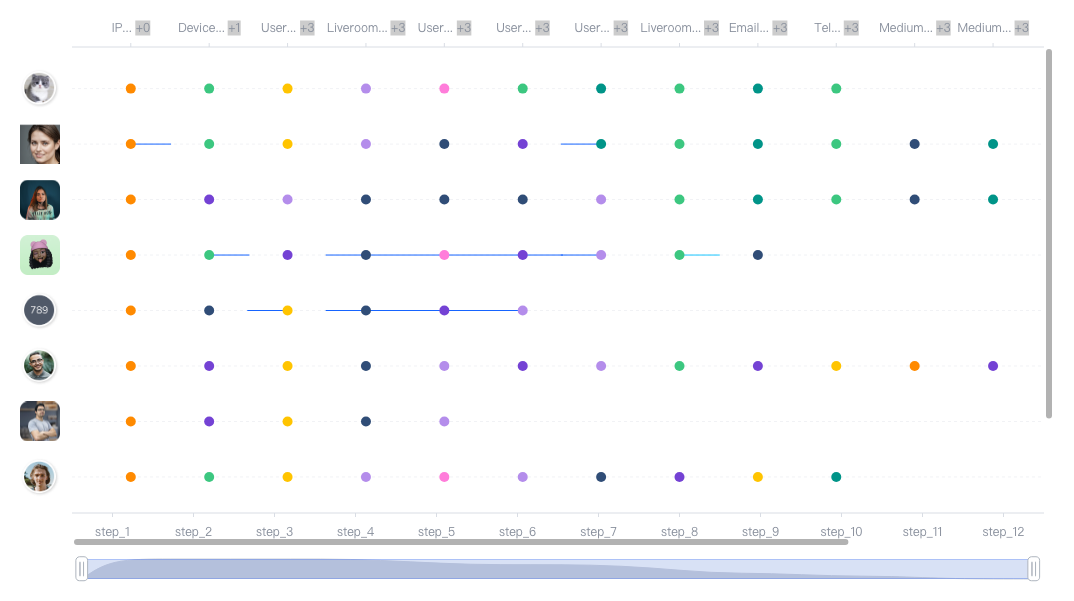

时序分析图（Sequence Analysis）把每个用户的事件放在同一条水平线上，通过时间、步骤或介质分类对齐事件，再用连接线表达事件之间的关系。适合展示行为路径、跨用户事件关联和重复模式。

它由 @visactor/vchart-extension 提供，类型为 sequenceAnalysis，与扩展时序图 sequence 和用于训练过程分析的 sequenceScatterLink 是不同图表。

选择展示模式

配置	横轴	连接数据	呈现
mode: 'time', actionTarget: false	毫秒时间戳	actionData	直线连接；顶部显示各时间点的事件数量总和
mode: 'time', actionTarget: true	毫秒时间戳	actionData	直线、连接中点头像及目标端箭头
mode: 'step', mediumConnection: false	dots.step	patternData	直线；顶部显示步骤的介质名称和附加数量
mode: 'step', mediumConnection: true	dots.medium_type	patternData	三次贝塞尔曲线；重复端点连接使用不同曲率

注册并创建图表

安装 2.2.0 或更高版本、且与 VChart 版本一致的扩展包，在创建图表前注册。页面需要提供 id="chart" 的容器。

下面是完整的最小步骤示例。这里通过转换回调把纵轴头像改成用户名称，所以 userImageMap 可以为空；演示页沿用本地 demo 的用户头像地址。

import VChart from '@visactor/vchart';
import { registerSequenceAnalysis } from '@visactor/vchart-extension';

registerSequenceAnalysis();
const spec = {
  type: 'sequenceAnalysis',
  mode: 'step',
  mediumConnection: false,
  height: 440,
  eventData: [
    {
      user_id: 'Alice',
      user_image: '',
      dots: [
        {
          node_name: 'a1',
          step: 'step_1',
          medium_type: 'IP',
          action_type: 'visit',
          time_stamp: 1767225600000,
          action_count: 2
        }
      ]
    },
    {
      user_id: 'Bob',
      user_image: '',
      dots: [
        {
          node_name: 'b1',
          step: 'step_2',
          medium_type: 'Device',
          action_type: 'login',
          time_stamp: 1767312000000,
          action_count: 1
        }
      ]
    }
  ],
  patternData: [{ from: 'a1', to: 'b1', pattern_type: 'shared' }],
  actionData: [{ from: 'a1', to: 'b1' }],
  userImageMap: {},
  stepMediumMap: {
    step_1: { medium_type: 'IP', count: 0 },
    step_2: { medium_type: 'Device', count: 1 }
  },
  customTransformSpec(converted) {
    converted.color = ['#5470c6', '#26a69a'];
    converted.axes.find(axis => axis.orient === 'left').label.formatMethod = label => label;
    converted.scrollBar.forEach(bar => {
      bar.start = 0;
      bar.end = 1;
    });
  }
};
const vchart = new VChart(spec, { dom: 'chart' });
vchart.renderSync();

通过 CDN 使用时，加载两个包对应版本的 build/index.min.js，并把页面实际使用的 VChart 构造函数传入注册方法：

// sequenceAnalysis 自 VChart 2.2.0 起支持；请加载同版本的 @visactor/vchart-extension。
// 在线 demo 按方法是否存在注册；使用此图表仍需选择上述支持的版本。
if (VChartExtension.registerSequenceAnalysis) {
  VChartExtension.registerSequenceAnalysis({ VChart: VChart.default });
}
const vchart = new VChart.default(spec, { dom: 'chart' });
vchart.renderSync();

准备事件与连接数据

eventData 是逐用户数组，每行包含 user_id、user_image 和嵌套的 dots，不要提前把 dots 展平。每个事件提供 node_name、step、medium_type、action_type、time_stamp 和 action_count，完整字段说明见配置项。

• node_name 必须在所有用户之间全局唯一；所有连接的 from、to 都必须能找到对应事件。
• time 模式使用 actionData；step 模式使用 patternData。没有连接时传入空数组。
• dot 颜色按 action_type 分组，模式连接颜色按 pattern_type 分组。
• time_stamp 单位为毫秒。顶部时间轴按时间戳汇总所有用户的 action_count，不等于简单的事件行数。
• stepMediumMap 的值是 { medium_type, count } 对象，count 是业务提供的附加数量，不是时间轴的 action_count 汇总。零计数也会显示；普通 step 模式需覆盖全部步骤，另外两类横轴可以传 {}。

用户头像与目标头像

默认纵轴使用 userImageMap[user_id]；事件行里的 user_image 不会自动转为该映射。

时间模式开启 actionTarget 后，连接中点使用 actionData.user_image。只填写 actionData.user_id 不会自动查找头像地址。关闭 actionTarget 只隐藏连接头像和箭头，仍保留连接线。

头像可以使用可访问的图片 URL 或 data URL；查看时间模式 + 目标头像示例。

定制样式与缩放

转换器自动生成 dot/link 系列、横纵轴、底部 DataZoom 和横纵 ScrollBar。底部滚动条在存在两根横轴时同步它们的窗口比例；默认滚动条范围为 [0, 0.8]。动画和 tooltip 默认关闭。

通过 customTransformSpec 原地修改生成的 common 配置。返回值不会替代该配置：

customTransformSpec(converted) {
  const connection = converted.series.find(series => series.type === 'link');
  connection.link.style = { stroke: '#5470c6', lineWidth: 2 };
  connection.link.state = { custom_unSelected: { strokeOpacity: 0.25 } };
  converted.color = ['#5470c6', '#26a69a', '#f6bd16'];
  converted.scrollBar.forEach(bar => { bar.start = 0; bar.end = 1; });
}

直线和曲线都使用 link 的 visible、style、state，不需要配置 curveLink。接口中的 colors 尚未接入转换逻辑，设置色板请使用上面的标准 color 配置。

DataZoom 与 ScrollBar 新增的 linkedAxisId / linkedAxisIndex 仅在 filterMode 为 axis 时同步窗口比例，不复制另一根轴的数据域。联动轴配置。

更新数据与当前限制

保存创建图表时的原始扩展 spec；不要把已经转换成 common 的 getSpec() 结果作为原始输入。

当前 time 模式的时间计数标签与 markLine 在 spec 转换阶段生成。单独 updateDataSync('eventData', ...) 或 updateFullDataSync(...) 会更新事件，但不会重建这些派生配置，可能留下旧标签或标记线。

使用完整 updateSpecSync 更新。以下代码也展示如何从步骤模式切换到时间模式；该方式会重建计数标签和标记线：

const nextEvents = spec.eventData.map(user => ({
  ...user,
  dots: user.dots.map(event => ({
    ...event,
    time_stamp: event.time_stamp + 24 * 60 * 60 * 1000,
    action_count: event.action_count + 1
  }))
}));
vchart.updateSpecSync({ ...spec, mode: 'time', eventData: nextEvents });

若删除或重命名事件，需在同一次完整 spec 更新中同步 actionData / patternData；用户变化时同时更新 userImageMap，步骤变化时同时更新 stepMediumMap。

完整示例与配置项

• 步骤模式
• 介质曲线连接
• 时间模式 + 目标头像
• 全部配置项
