媒体查询器
在图表的实际应用中,有时会需要 VChart 内部的图表元素有随着容器尺寸变化而变化的能力,比如一个图表需要同时在 PC、移动端上展现的场景。为了解决这个问题,VChart 实现了类似 CSS Media Query 的自适应能力。
本教程将深入剖析 VChart 媒体查询器的设计和应用,通过实例落地,帮助用户熟练使用 VChart 的自适应功能。
VChart 的媒体查询设计
VChart 的媒体查询可以总结为 query-action 结构。其中:
query:媒体查询条件action:命中媒体查询条件之后执行的动作
在实际应用中,query 可以是一个确定的 maxWidth 和/或 maxHeight,用于指定该查询对应的媒体条件。如果图表的尺寸达到了这个条件,就会执行对应的动作。
在这里,我们将动作限定为图表 spec 更改。而为了描述动作,可以将 action 继续拆分为以下部分:
actionType:指定动作类型filter:元素过滤器,决定动作应用于哪些元素spec:描述这些元素的 spec 更改

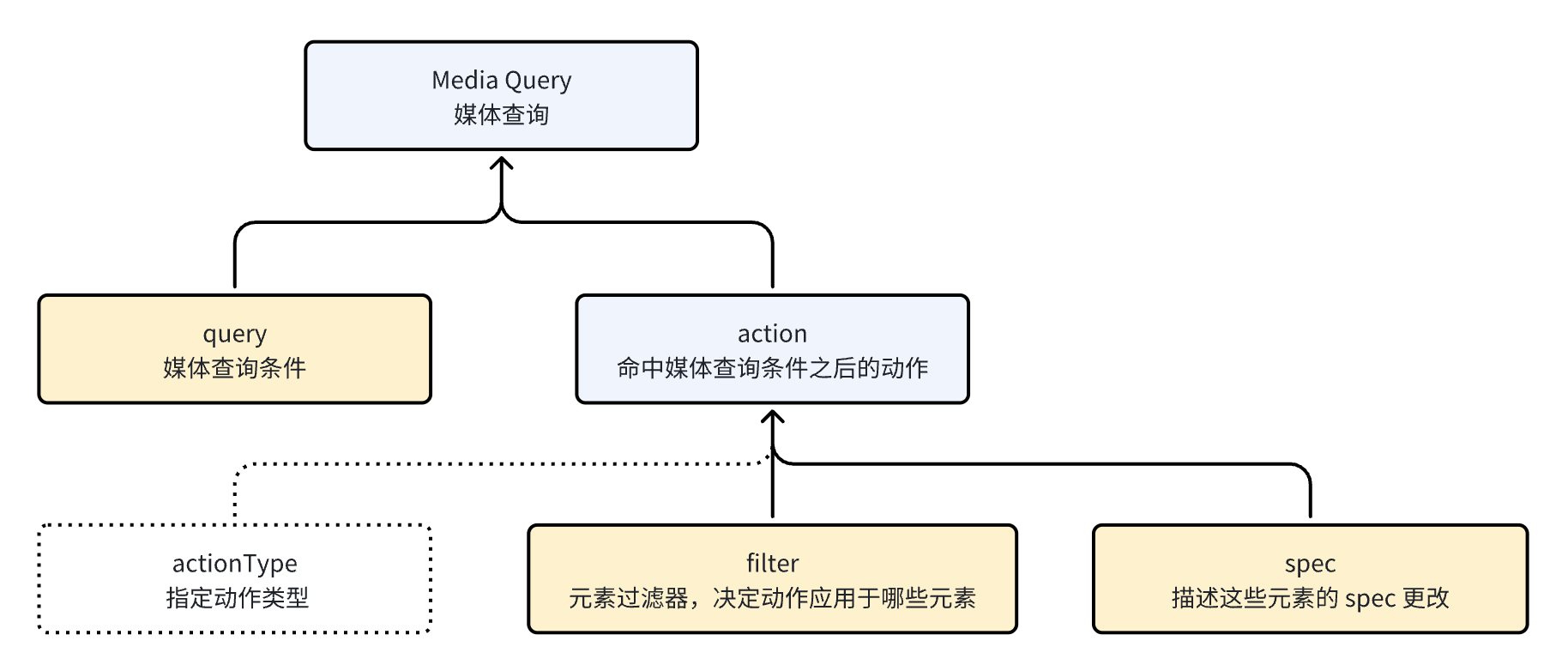

在 VChart 中,每个查询对应于一个 query 和若干个 action,每个 action 对应于一个 filter 和 spec。其结构如下图所示:

接下来将详述上图中的每个部分。
动作类型 actionType
在命中 query 之后,有两类动作相对比较高频:
- 更新特定图表元素的 spec。例如:在图表尺寸极小时隐藏图例、隐藏图表标题、缩小 padding
- 新增图表元素。例如:检测到环境为移动端时,添加移动端专属的组件,如将 scrollBar 改为 dataZoom
动作类型 actionType 用于指定执行哪一类动作。目前有 2 个选项:
update:使用元素过滤器filter来过滤需要更改的图表元素,并将新 spec 依次合并到这些元素。updateOrAdd:使用元素过滤器filter来过滤需要更改的图表元素,如果过滤到了某些图表元素,则将新 spec 依次合并到这些元素;否则将新 spec 作为新的图表元素添加到图表。
元素过滤器 filter
如果动作类型为 update,元素过滤器 filter 用于指定在命中了 query 以后,哪些图表元素需要更新 spec。在 filter 匹配到了某些图表元素后,新的 spec 将依次合并到这些图表元素的 spec 中。
目前将以下四种元素看作是元素过滤器可以匹配的对象,用 filterType 表示:
- region
- series
- component
- chart
为了平衡灵活性和配置的简便性,最大化复用现有的 spec 声明,filter 计划支持的匹配方法有两种:
-
直接将元素 spec 的一部分设置为
filter,在过滤图表元素时,基于此 spec 进行模糊匹配。比如:要匹配出位于右上角的图例,只需将
filterType配置为图例,再将以下 spec 片段作为filter:{ orient: 'right', position: 'start', }如果用户的图表中含有包含这个 spec 片段的图例,这个图例将会被
filter匹配到。 -
配置为函数回调,依次用回调决定当前元素类型下的每个元素实例是否被匹配。
新 spec
在 action 中,用户需要指定预期生效的新 spec:
- 如果
actionType为update,新 spec 将合并到filter过滤出来的图表元素 spec 中 - 如果
actionType为updateOrAdd,如果filter没有过滤到任何已有元 素,新 spec 将作为新的图表元素 spec 添加到图表
新 spec 预期的配置方式也有两种:
- 直接指定新 spec
- 使用回调的方式返回新 spec
接口设计
基本配置
首先定义媒体查询器 spec 的基本配置:
/**
* 媒体查询配置(包含多项查询)
* @since 1.8.0
*/
export type IMediaQuerySpec = IMediaQueryItem[];
/** 媒体查询配置(表示一项查询)*/
export interface IMediaQueryItem {
/** 媒体查询条件 */
query: IMediaQueryCondition;
/** 命中媒体查询条件之后的动作 */
action: IMediaQueryAction | IMediaQueryAction[];
}
/** 将媒体查询加入图表 spec */
interface IXXXChartSpec {
...
media?: IMediaQuerySpec;
}
在图表 spec 顶层添加 media 属性,存放 0 个到多个媒体查询项的数组。
每个媒体查询项,包含 query 和 action 两个配置项。action 可以配置为多个,在命中 query 后将依次执行。
query
query 的类型定义如下所示:
/** 媒体查询条件,多个属性之间为“且”关系 */
export interface IMediaQueryCondition {
/** 最小图表宽度 */
minWidth?: number;
/** 最大图表宽度 */
maxWidth?: number;
/** 最小图表高度 */
minHeight?: number;
/** 最大图表高度 */
maxHeight?: number;
/** 当图表宽度或高度发生变化时触发的回调,由回调指定是否命中查询条件 */
onResize?: (info: IMediaInfo, vchart: IVChart) => boolean;
}
其中既包含静态配置项,也包含回调。回调在某些特定的时机触发(类似于事件),如果返回 true,则当作 query 被命中,立即执行 action。
action
一个 query 可以对应若干个 action。 单个 action 可以配置为实现 IMediaQueryAction 接口的对象:
/** 命中媒体查询条件之后的动作 */
export interface IMediaQueryAction<T extends Record<string, unknown> = any> {
/**
* 需要应用的新 spec
* - 如果元素过滤器匹配到了某些图表元素,新 spec 将依次合并到这些元素
* - 如果元素过滤器没有匹配到任何图表元素,新 spec 可能会作为新的图表元素添加到图表(forceAppend 为 true 的情况)。
*
* 有两种配置类型:
* - 直接指定新 spec
* - 使用回调的方式返回新 spec
*/
spec:
| Partial<T>
| ((
/** filter 匹配到的图表元素信息 */
filteredModelInfo: IFilteredModelInfo<T>[],
/** 当前 action 对象 */
action: IMediaQueryAction<T>,
/** 当前媒体查询条件 */
query: IMediaQueryCondition
) => Partial<T>);
/**
* 元素过滤器类型
* (规定 filter 需要过滤的元素类型,以及新 spec 对应的元素类型)
* @default 'chart'
*/
filterType?: MediaQueryActionFilterType;
/**
* 元素过滤器
* (如果不配置,则匹配 filterType 对应的所有元素)
*
* 有两种配置类型:
* - 配置为元素 spec 的一部分,在过滤图表元素时基于此 spec 进行模糊匹配
* - 配置为函数回调,依次决定当前 filterType 类型下的每个元素实例是否被匹配
*/
filter?: MediaQueryActionFilter<T> | Array<MediaQueryActionFilter<T>>;
/**
* 元素过滤器匹配不到图表元素时,是否将 新 spec 作为新的图表元素添加到图表
* (filterType 为 'chart' 时该配置失效)
* @default false
*/
forceAppend?: boolean;
}
其中范型 T 表示目标元素具体的 spec 类型。
其中 filterType 的类型定义为:
/**
* 元素过滤器类型
*/
export type MediaQueryActionFilterType =
| 'region'
| 'series'
| 'chart'
| `${SeriesTypeEnum}` // 具体 series 类型,如 'bar'、'line'
| `${ComponentTypeEnum}` // 具体 component 类型,如 'cartesianAxis-band'
| keyof IChartSpec; // 组件 spec key,可视为简化版 component 类型,如 'axes'、'legends'、'crosshair'
元素过滤器 filter 的类型定义为:
/**
* 元素过滤器
*
* 有两种配置类型:
* - 配置为元素 spec 的一部分,在过滤图表元素时基于此 spec 进行模糊匹配
* - 配置为函数回调,依次决定当前 filterType 类型下的每个元素实例是否被匹配
*/
export type MediaQueryActionFilter<T extends Record<string, unknown> = any> =
| Partial<T>
| ((
/** 当前图表元素信息 */
modelInfo: IFilteredModelInfo<T>,
/** 当前 action 对象 */
action: IMediaQueryAction<T>,
/** 当前媒体查询条件 */
query: IMediaQueryCondition
) => boolean);
可插拔设计
媒体查询属于可选功能。如果一个页面只面向移动端环境,那么可能并不需要用到图表媒体查询。同时,在小程序等环境里往往对包体积有严格要求,因此媒体查询默认不在 VChart 上内置,而是采用图表插件的形式提供。
在使用前,需要在全局注册媒体查询插件。VChart 默认提供了注册函数,全局执行一次以下函数即可使用:
import { default as VChart, registerMediaQuery } from '@visactor/vchart'; // 注册插件 registerMediaQuery(); const vchart = new VChart(...);
使用示例
声明媒体查询逻辑,在图表高度小于 200px 时:
- 将显示在顶部、底部的图例显示在左侧,padding 设为 0
- 隐藏标题
- 将图表 padding 设为 10
