系列截断组件

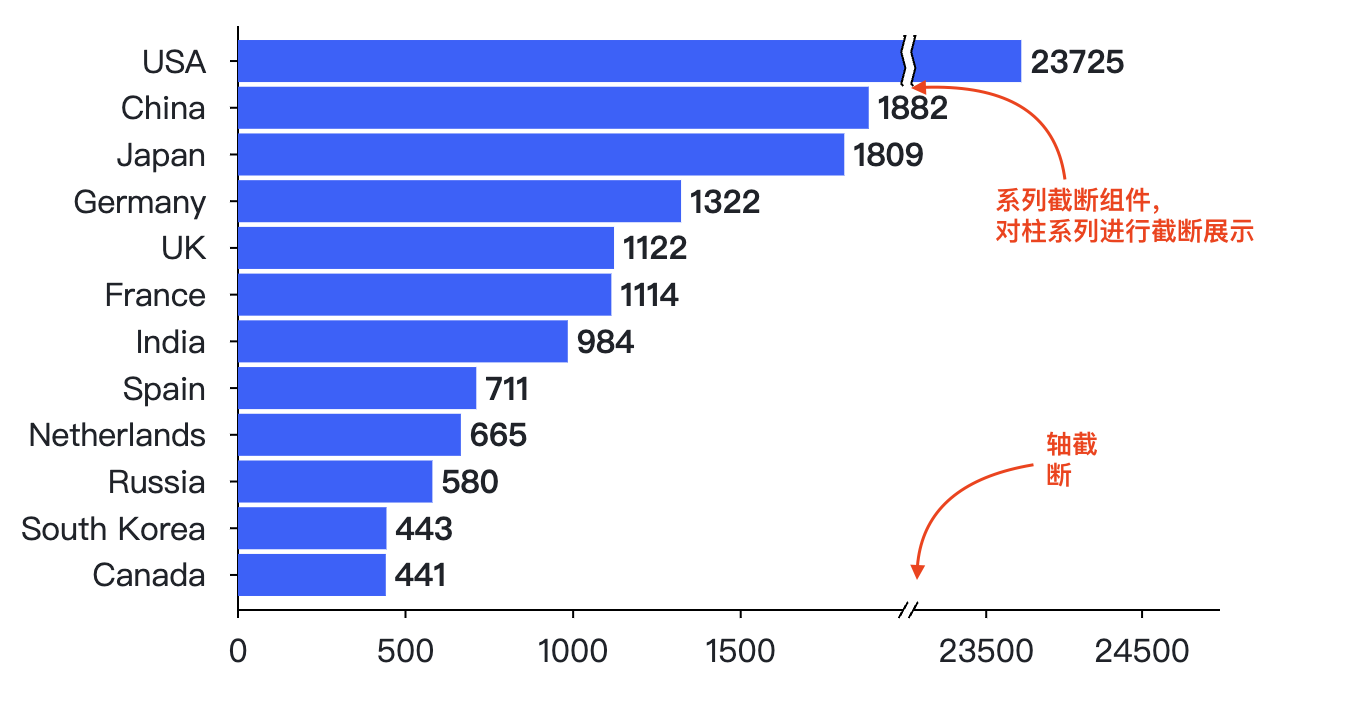

系列截断组件配合轴截断功能一起使用,可以对图表中的系列进行截断显示。 目前支持如下系列类型的截断展示:
bar柱系列line线系列area面积系列

如何开启轴截断
轴截断式 VChart 主包就支持的功能,所以只需要在轴上开启,现在只有连续轴支持轴截断功能,配置示例如下:
axes: [
{
orient: 'left',
breaks: [
{
range: [2100, 22900]
},
{
range: [700, 900]
}
],
nice: false,
tick: {
tickMode: 'd3'
},
domainLine: {
visible: true
}
}
];
具体配置参考: 柱图轴截断配置
如何开启系列截断
系列截断组件需要在图表上注册,注册和使用方式如下:
import VChart from '@visactor/vchart';
import { registerSeriesBreak, appendSeriesBreakConfig } from '@visactor/vchart-extension';
const spec = {
// your spec
};
registerSeriesBreak();
appendSeriesBreakConfig(spec);
const vchart = new VChart(spec, { dom: 'chart' });
vchart.renderSync();
如果是通过 cdn 引入的方式,注册方式如下:
<script src="https://cdn.jsdelivr.net/npm/@visactor/vchart/build/index.min.js"></script> <script src="https://cdn.jsdelivr.net/npm/@visactor/vchart-extension/build/index.min.js"></script> <script> const spec = { // your spec }; VChartExtension.registerSeriesBreak(); VChartExtension.appendSeriesBreakConfig(spec); const vchart = new VChart.defatult(spec, { dom: 'chart' }); vchart.renderSync(); </script>
