相关源码位置

package/vtable/src/scenegraph/group-creater/cell-helper.ts：VTable 渲染引擎中单元格处理的核心文件,提供了用于根据不同列类型创建单元格(createCell )、负责单元格的动态更新(updateCell 和 updateCellContent )等功能；

package/vtable/src/scenegraph/group-creater/column-helper.ts：基于createCell单元格创建实现了复合列表ComplexColumn的合并、渲染处理；

package/vtable/src/scenegraph/group-creater/column.ts：基于CreateComplexColumn从起始列到结束列，遍历创建列组，从而构建整个表格的列结构；

表格的创建流程

表格的场景图的构建过程是层层递进的，整体流程大致是先通过createCell函数创建单个单元格，然后利用createComplexColumn函数创建复合列（同一列中不同类型的单元格），最后通过createColGroup函数遍历生成表格的列组，进而形成整个表格的结构。

下面逐层分析创建的流程：

单元格的创建（

功能：根据传入的单元格类型type，创建相应类型的单元格。支持的类型包括text、image、video、chart、progressbar、sparkline、checkbox、radio等。

function createCell(
  type: ColumnTypeOption, // 单元格类型（text/link/image/chart等）
  value: string,         // 单元格显示值
  define: ColumnDefine,  // 列定义配置
  table: BaseTableAPI,   // 表格实例
  col: number,           // 列索引
  row: number,           // 行索引
  colWidth: number,      // 列宽
  cellWidth: number,     // 单元格实际宽度（可能合并）
  cellHeight: number,    // 单元格高度
  columnGroup: Group,    // 父容器（列组）
  y: number,             // Y轴位置
  padding: [number, number, number, number], // 内边距
  textAlign: CanvasTextAlign,     // 文本对齐
  textBaseline: CanvasTextBaseline, // 文本基线
  mayHaveIcon: boolean,  // 是否可能包含图标
  cellTheme: IThemeSpec, // 主题样式
  range: CellRange | undefined, // 合并单元格范围
  customResult?: {
    elementsGroup?: VGroup;
    renderDefault: boolean;
  }
): Group

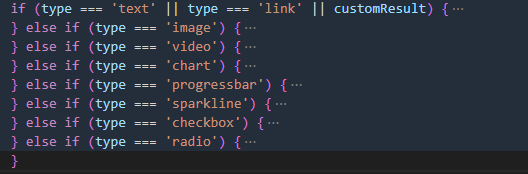

这个函数源码的大部分结构是根据不同的CellType进入不同的创建流程，对创建的Group对象通过Factory.getFunction动态获取各类型创建函数，然后配置不同单元格特有的参数或逻辑处理，

列的创建（createComplexColumn）

功能：在指定的列范围内，根据单元格的合并情况、数据类型等，创建复合列，计算或获取合并单元格的总宽度和高度，并通过Map缓存优化性能。

确认插入坐标坐标

复杂列的创建一开始先确认插入的坐标，根据 columnGroup 的最后一个子元素和高度，确定单元格插入的起始Y坐标；如果连续插入单元格的话，就跟在现有的高度上累加上单元格的高度，从而形成列的结构。这里处理了连续添加单元格时的垂直定位问题。

let y = 0;
if (columnGroup.lastChild && (columnGroup.lastChild as Group).row === rowStart - 1) {
  y = (columnGroup.lastChild as Group).attribute.y + (columnGroup.lastChild as Group).attribute.height;
} else if (columnGroup.colHeight) {
  y = columnGroup.colHeight;
}

合并单元格dealMerge

接着从起始行至终止行开始执行遍历循环，处理单元格的合并算法；处理单元格的合并，即通过计算更新单元格的宽度和高度(计算mergeSize)实现合并的效果。此处的缓存指的是以起始行列的拼接值做键，通过Map缓存mergeResult ，存储计算的CellWitdh和CellHeight值，避免重复计算

function dealMerge(range: CellRange, mergeMap: MergeMap, table: BaseTableAPI, forceUpdate: boolean) {
  let cellWidth = 0;
  let cellHeight = 0;
  const mergeResult = mergeMap.get(`${range.start.col},${range.start.row};${range.end.col},${range.end.row}`);
  if (!mergeResult || forceUpdate) {
    for (let col = range.start.col; col <= range.end.col; col++) {
      cellWidth += table.getColWidth(col);
    }

    // let cellHeight = 0;
    for (let i = range.start.row; i <= range.end.row; i++) {
      cellHeight += table.getRowHeight(i);
    }

    mergeMap.set(`${range.start.col},${range.start.row};${range.end.col},${range.end.row}`, {
      cellWidth,
      cellHeight
    });
  } else {
    cellWidth = mergeResult.cellWidth;
    cellHeight = mergeResult.cellHeight;
  }
  return {
    cellWidth,
    cellHeight
  };
}

表格的创建（createColGroup）

功能：在指定的列和行范围内，创建列组，从而构建整个表格的列结构。

for (let i = colStart; i <= colEnd; i++) {
    const col = i;
    const colWidth = table.getColWidth(col);

    const columnGroup = new Group({
      x: xOrigin + x,
      y: yOrigin,
      width: colWidth,
      height: 0,
      clip: false,
      pickable: false
    });
    columnGroup.role = 'column';
    columnGroup.col = i;
    containerGroup.addChild(columnGroup);
    const { width: default2Width, height: default2Height } = createComplexColumn(
      columnGroup,
      col,
      colWidth,
      rowStart,
      rowEnd,
      table.scenegraph.mergeMap,
      cellLocation === 'columnHeader' && isNumber(defaultHeaderRowHeight)
        ? (defaultHeaderRowHeight as number)
        : defaultRowHeight,
      table,
      // cellLocation,
      rowLimit
    );
    x += default2Width;
    heightMax = Math.max(heightMax, default2Height);
  }

这段代码首先从起始列到末尾列依次遍历，依次执行：

创建列组对象columnGroup，x: xOrigin + x理解起来比较形象，x （偏移量）随着循环创建列组而不断累加，不难想象由此每一列组都能依次排列在水平方向上；width: colWidth设置列组的宽度为当前列的宽度 colWidth，该宽度通过 table.getColWidth(col) 获取；height: 0初始时将列组的高度设置为 0，后续会根据该列中实际创建的元素（如单元格）的高度进行更新。
设置列组属性和索引，设置 role 属性为 'column'，列组设置 col 属性为当前列的索引 i，这样可以明确该列组对应的是表格中的哪一列。
通过调用 createComplexColumn 函数，在指定的列组中创建ComplexColumn复合列，并动态更新布局参数。createComplexColumn 函数接收多个参数，包括列组、列索引、列宽、行范围等，同时会考虑单元格的位置、合并情况以及默认行高，最终生成相应的列结构。
